Descripción general

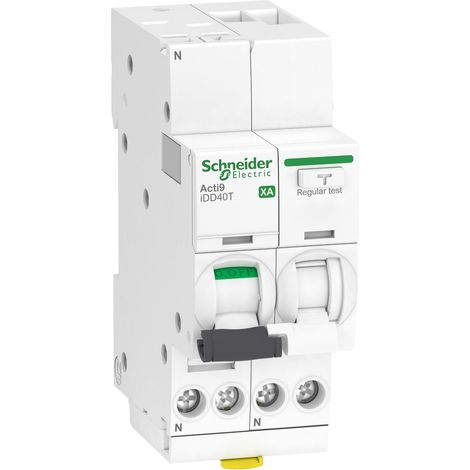

El disyuntor diferencial ACTI9 iDD40T XA es un dispositivo de protección diseñado para garantizar la seguridad eléctrica en instalaciones de 1 polo más neutro (1P+N). Con una corriente nominal de 10A y una capacidad de corte de 4500A, este disyuntor es ideal para aplicaciones residenciales y comerciales, ofreciendo protección contra fallos a tierra y sobrecargas.Especificaciones técnicas
- Tensión asignada de empleo: 230 V CA 50 Hz
- Frecuencia del red: 50 Hz
- Límite de disparo magnético: 5...10 x In
- Poder de corte de servicio: 4500 A a 230 V CA 50 Hz
- Poder asignado de corte y cierre: Idm 3000 A a 230 V CA 50 Hz
- Tensión de aislamiento: 400 V CA 50 Hz
- Tensión asignada de resistencia a choques: 4 kV
- Corriente de pico: 250 A
- Dimensiones: 91 mm (altura) x 36 mm (ancho) x 73 mm (profundidad)
- Peso: 200 g
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 20000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Compatibilidad con distribuidor, peines, juego de barras: Alto o bajo, paso de 9 mm: 4
Instalación
- Tipo de conexión: Bornes a vis peigne cabeza de grupo
- Bornes tipo túnel: 1...10 mm² (cable flexible), 1...16 mm² (cable rígido)
- Longitud de desnudado de los cables: 14 mm para conexión inferior
- Par de apriete: 2 N.m para conexión inferior
Uso
- Protección diferencial integrada para evitar descargas eléctricas
- Indicación local de estado ON/OFF y señalización de defecto
- Verrouillages optionnels: Hermético y dispositivo de cadenassag
