Descripción general

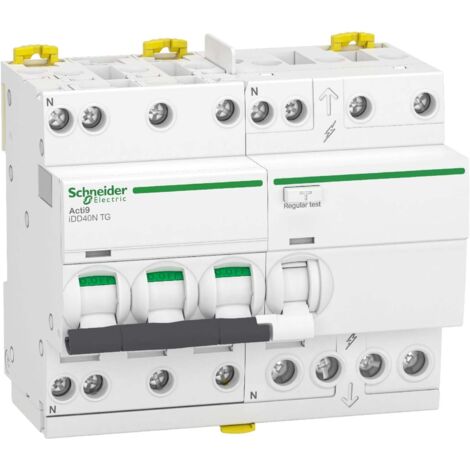

El Acti9 iDD40N es un disyuntor diferencial de cabeza de grupo diseñado para proteger las instalaciones eléctricas. Este dispositivo es ideal para aplicaciones en redes de 400 V CA a 50 Hz, ofreciendo una protección eficaz contra sobrecargas y cortocircuitos. Su tecnología diferencial es independiente de la tensión, lo que garantiza un funcionamiento seguro y confiable.Especificaciones técnicas
- Tensión asignada de empleo: 400 V CA 50 Hz
- Frecuencia del red: 50 Hz
- Limite de disparo magnético: 5...10 x In
- Poder de corte de servicio: 6000 A a 400 V CA 50 Hz
- Poder asignado de corte y cierre: 3000 A a 400 V CA 50 Hz
- Tensión de aislamiento: 440 V CA 50 Hz
- Tensión asignada de resistencia a choques: 4 kV
- Clase de limitación: 3
- Altura: 91 mm
- Anchura: 108 mm
- Profundidad: 73 mm
- Peso: 580 g
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 10000 ciclos
- Color: Blanco
Compatibilidad y accesorios
- Modo de instalación: Encliquetable
- Soporte de montaje: Rail DIN
- Compatibilidad con distribuidor, peines, juego de barras: Alto o bajo, paso de 9 mm: 12
Instalación
- Tipo de conexión: Bornes tipo túnel alto o bajo
- Sección de cable: 1...16 mm² rígido, 1...10 mm² flexible
- Longitud de desnudado de los cables: 14 mm para conexión alta o baja
- Par de apriete: 2 N.m para conexión alta o baja
Uso
El disyuntor Acti9 iDD40N es utilizado para proteger circuitos eléctricos en instalaciones residenciales e industriales, asegurando la seguridad de las personas y equipos conectados. Su diseño permite una fácil instalación y mantenimiento.
Otra información
- Corte plenamente aparente: Sí
- Tipo de mando: Por manetón
- Señalización local: Indicación ON/OFF y señalización de disparo
- Verrouillages optionnels: Hermético
- Dispositivo de cadenassag
