Descripción general

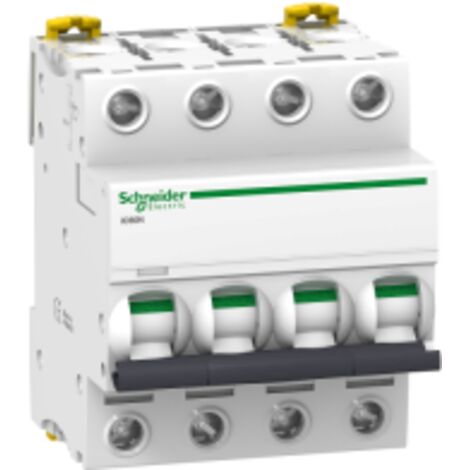

El disyuntor Acti9 iC60N es un dispositivo de protección eléctrica de 4 polos y 50A, diseñado para garantizar la seguridad en instalaciones eléctricas. Su diseño compacto permite una fácil instalación en riel DIN, y es ideal para aplicaciones en pequeños comercios. Este disyuntor cuenta con un sistema de señalización de tensión y un modo de instalación fija, asegurando un funcionamiento confiable y eficiente.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 220...240 V CA, 380...415 V CA, 440 V CA, 12...133 V CA, 180...250 V CC
- Desencadenamiento magnético: 4 x In +/- 20 %
- Poder asignado de corte en cortocircuito: 15 kA (75 %) para 220...240 V CA, 7,5 kA (75 %) para 380...415 V CA, 4,5 kA (75 %) para 440 V CA, 27 kA (75 %) para 12...133 V CA, 6000 A (100 %) para 400 V CA, 10 kA (100 %) para 180...250 V CC
- Tensión de aislamiento: 500 V CA, 2500 V CA
- Tensión asignada de resistencia a los choques: 6 kV
- Coupure plenamente apparente: Sí
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 10000 ciclos
- Tipo de conexión: Terminal simple (superior o inferior) 1...35 mm² rígido, 1...25 mm² flexible
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3,5 N.m
- Color: Blanco
- Dimensiones: Altura 85 mm, Ancho 72 mm, Profundidad 78,5 mm
- Peso: 0,5 kg
Compatibilidad y accesorios
- Compatibilidad con distribuidor, peines y juegos de barras: Compatible con 8 módulos de 9 mm
- Soporte de montaje: Riel DIN
Instalación
- Modo de instalación: Fijo
- Conexión: Superior o inferior
Uso
- Ideal para aplicaciones en pequeños comercios
- Protección de circuitos eléctricos contra sobrecargas y cortocircuitos
