Descripción general

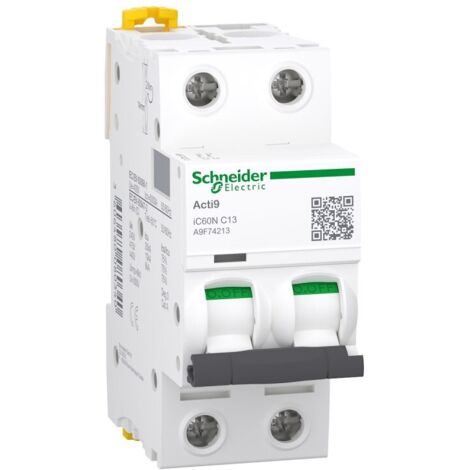

El Acti9 iC60N es un disyuntor automático de 2 polos y 13A con curva C, diseñado para ofrecer protección en instalaciones eléctricas. Este dispositivo es ideal para aplicaciones en pequeños comercios y se caracteriza por su alta capacidad de corte y su robustez.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 220...240 V CA, 400 V CA, 380...415 V CA, 440 V CA, 12...133 V CA, 72...125 V CC
- Desencadenamiento magnético: 8 x In +/- 20 %
- Poder asignado de corte en cortocircuito: 15 kA (75 %) para 220...240 V CA, 7,5 kA (75 %) para 380...415 V CA, 4,5 kA (75 %) para 440 V CA, 27 kA (75 %) para 12...133 V CA, 6000 A (100 %) para 400 V CA
- Tensión de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Clase de limitación: 3
- Endurance mecánica: 20,000 ciclos
- Endurance eléctrica: 10,000 ciclos
- Dimensiones: Altura 85 mm, Ancho 36 mm, Profundidad 78,5 mm
- Peso: 0,25 kg
- Color: Blanco
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad de distribuidor, peines, juego de barras: Altura o baja: 4 unidades de 9 mm
Instalación
- Tipo de conexión: Terminal simple (alto o bajo) 1...25 mm² rígido, 1...16 mm² blando
- Longitud de desnudado de los cables: 14 mm para conexión alta o baja
- Par de apriete: 2 N.m para conexión alta o baja
