Descripción general

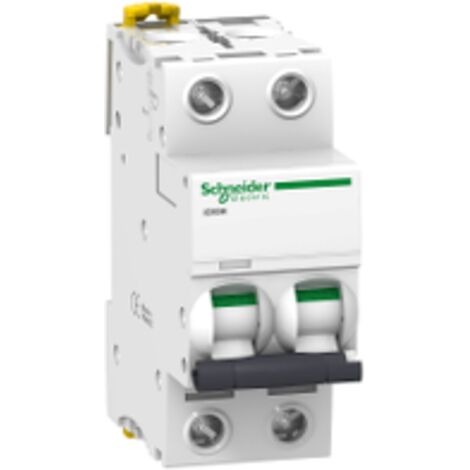

El ACTI9 IC60H 2P 40A courbe B - A9F88240 es un interruptor automático diseñado para ofrecer una protección eficaz en instalaciones eléctricas. Su diseño compacto y su fácil instalación en riel DIN lo hacen ideal para aplicaciones en pequeños comercios y otras instalaciones eléctricas. Este dispositivo garantiza una alta capacidad de corte y una señalización local de su estado de funcionamiento.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 220...240 V CA, 400 V CA, 380...415 V CA, 440 V CA, 12...133 V CA, 72...125 V CC
- Desencadenamiento magnético: 4 x In +/- 20 %
- Poder asignado de corte en cortocircuito: 15 kA (220...240 V CA), 7,5 kA (380...415 V CA), 5 kA (440 V CA), 21 kA (12...133 V CA), 15 kA (72...125 V CC)
- Tensión de aislamiento: 500 V CA
- Tensión de choque: 6 kV
- Dimensiones: Altura 85 mm, Ancho 36 mm, Profundidad 78,5 mm
- Peso: 0,25 kg
- Endurance mecánica: 20,000 ciclos
- Endurance eléctrica: 10,000 ciclos
- Tipo de conexión: Terminal simple (1...35 mm² rígido, 1...25 mm² flexible)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3,5 N.m
Compatibilidad y accesorios
- Compatibilidad con distribuidor, peines y juegos de barras: alto o bajo
- Espacio requerido: 9 mm: 4
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
Este interruptor automático es ideal para proteger circuitos eléctricos en aplicaciones comerciales y residenciales, asegurando un funcionamiento seguro y eficiente.Otra información
- Clase de limitación: 3
- Tipo de control: Por manetón
- Señalización local: Señalización de disparo
- Protección diferencial: Bloque separado
- Código de compatibilidad: IC60
- Segmento de mercado: Pequeño comercio
