Descripción general

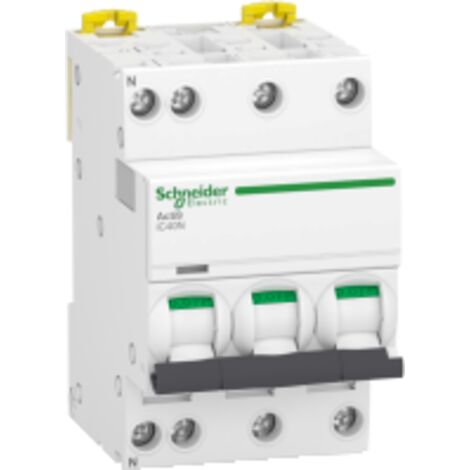

El Acti9 IC40N es un disyuntor modular de 3 polos más neutro, diseñado para ofrecer una protección eficaz en instalaciones eléctricas. Con una corriente nominal de 40A y una capacidad de corte de 6000A, este dispositivo es ideal para aplicaciones residenciales e industriales. Su diseño permite una instalación sencilla en riel DIN, asegurando un funcionamiento seguro y confiable.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 400 V CA
- Limite de disparo magnético: 10...14 x In
- Poder de corte de servicio: 6000 A (100 % Icn a 400 V CA)
- Tensión de aislamiento: 440 V CA
- Tensión asignada de resistencia a choques: 4 kV
- Altura: 85 mm
- Anchura: 54 mm
- Profundidad: 74 mm
- Peso del producto: 345 g
- Color: Blanco
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 10000 ciclos
- Tipo de conexión: Bornes tipo túnel (1...10 mm² flexible, 1...16 mm² rígido)
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Código de compatibilidad: IC40
- Verrouillages optionnels: Dispositivo de candado
Instalación
- Modo de instalación: Encliquetable
- Soporte de montaje: Riel DIN
Uso
- Indicación de tensión: ON/OFF
- Señalización de disparo
Otra información
Conforme a EN/CEI 60898-1 y EN/CEI 60947-2.
