Descripción general

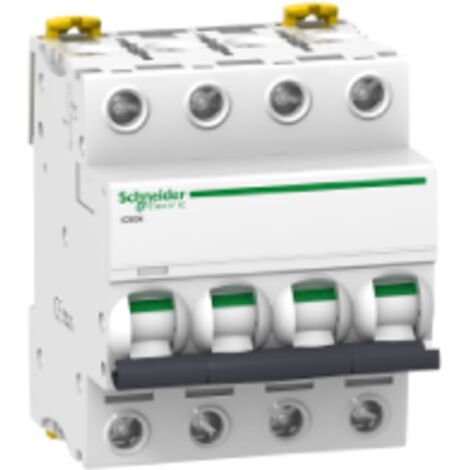

El disyuntor Acti9 iC60H es un dispositivo de protección eléctrica de 4 polos y 40A, diseñado para ofrecer una alta capacidad de corte y seguridad en instalaciones eléctricas. Este modelo es ideal para aplicaciones en redes de 50/60 Hz y cuenta con un diseño compacto que facilita su instalación en riel DIN.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 7500 A (0,75 x Icu) conforme a EN 60898-1 y IEC 60898-1 - 400 V CA
- Capacidad de corte: 21 kA (0,5 x Icu) para 12...133 V CA
- Capacidad de corte: 15 kA (100 % x Icu) para 180...250 V CC
- Tensión asignada de aislamiento: 500 V CA conforme a IEC 60947-2
- Tensión asignada de resistencia a choques: 6 kV conforme a EN 60947-2
- Clase de limitación: 3 conforme a EN 60898-1
- Dimensiones: 85 mm (altura) x 72 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0.5 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Compatibilidad con bloques de distribución de peines de juego de barras: Sí, instalación superior o inferior
- Pasos: 9 mm
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
Uso
- Modo de conexión: Terminal simple, superior o inferior para conductores rígidos (1...35 mm² max) y conductores flexibles (1...25 mm² max)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 3.5 N.m
- Protección contra fugas a tierra: Bloque separado
