Descripción general

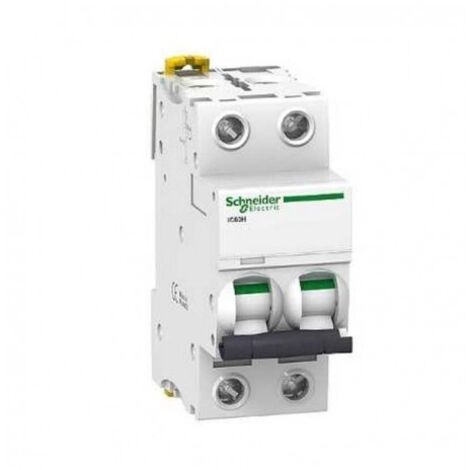

El disyuntor Acti9 iC60H de Schneider es un interruptor automático de 2 polos y 32 A, diseñado para proteger circuitos eléctricos en entornos residenciales e industriales. Su función principal es salvaguardar los equipos eléctricos y prevenir riesgos de incendio en caso de cortocircuito o sobrecarga. Este modelo cuenta con una curva de disparo tipo C, adecuada para aplicaciones con cargas inductivas.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 7500 A 0,75 x Icu (conforme a EN 60898-1 y IEC 60898-1)
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz (conforme a IEC 60947-2 y EN 60947-2)
- Tensión asignada de resistencia a los choques: 6 kV (conforme a EN 60947-2 y IEC 60947-2)
- Clase de limitación: 3 (conforme a EN 60898-1)
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0.25 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Modo de conexión: Terminal simple, alto o bajo
- Conductor rígido: 1...35 mm² máximo
- Conductor flexible: 1...25 mm² máximo
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 3.5 N.m
- Protección de fuga a tierra: Bloque separado
