Descripción general

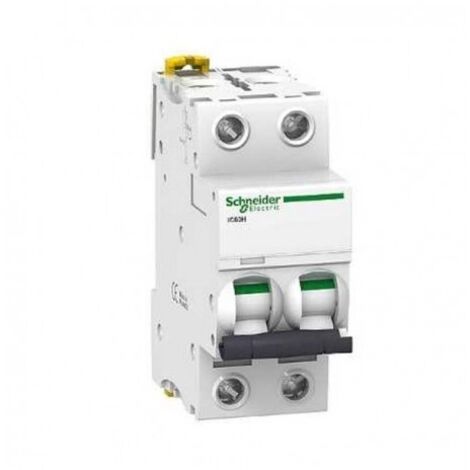

El disyuntor Acti9 iC60H de Schneider es un interruptor automático de 2 polos y 10 A, diseñado para proteger circuitos eléctricos en aplicaciones industriales. Su función principal es salvaguardar equipos eléctricos y prevenir riesgos de incendio en caso de cortocircuito o sobrecarga.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20%
- Poder asignado de corte en cortocircuito: 7500 A 0,75 x Icu (conforme a EN 60898-1 y IEC 60898-1 - 400 V AC 50/60 Hz)
- Tensión asignada de aislamiento: 500 V AC 50/60 Hz (conforme a IEC 60947-2 y EN 60947-2)
- Tensión asignada de resistencia a choques: 6 kV (conforme a EN 60947-2 y IEC 60947-2)
- Clase de limitación: 3 (conforme a EN 60898-1 y IEC 60898-1)
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78,5 mm (profundidad)
- Peso: 0,25 kg
- Color: Blanco
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Modo de conexión: Terminal simple, alto o bajo, rígido (1...25 mm² max) y blando (1...16 mm² max)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Compatibilidad con bloques de distribución del peine de juego de barras: Sí, alto o bajo
- Pasos: 9 mm: 4
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
Uso
- Protege circuitos eléctricos y equipos contra cortocircuitos y sobrecargas.
