Cómo elegir un sistema de Ventilación Mecánica Controlada (VMC) de flujo doble

Los sistemas VMC de doble flujo se eligen teniendo en cuenta:

• Doble flujo clásico: el sistema VMC insufla aire caliente, de manera que se limitan las pérdidas de calor producidas en los sistemas VMC de flujo simple. Este es el sistema VMC de doble flujo más común;

• doble flujo termodinámico: el sistema VMC está acoplado a una bomba de calor y permite calentar la casa o, dependiendo de las necesidades energéticas, ser el único sistema de calefacción (viviendas pasivas). El sistema VMC de doble flujo termodinámico es el VMC más caro y su instalación es más compleja;

• el tipo;

• autorregulable, el sistema VMC está en funcionamiento de forma permanente;

• higrorregulable, el sistema VMC se activa de acuerdo con el índice de humedad de la habitación (más económico);

• el modo de funcionamiento;

• Volumen de cada habitación acumulado/24 = Caudal mínimo del sistema VMC;

• el caudal es relativo al volumen de la vivienda y se calcula según la fórmula:

• cuanto mayor sea la eficiencia, más económico será el sistema VMC (85 % recomendado).

Diámetro aconsejado para los conductos

• 125 mm para la cocina.

• 80 mm para el cuarto de baño.

El número de salidas de evacuación y la longitud de los conductos dependen de las necesidades de tratamiento de aire de la vivienda. Es muy importante tener en cuenta la calidad de los conductos.

Estos dos tipos de VMC tienen un mismo objetivo: purificar el aire del hogar de forma continua para eliminar la humedad y los numerosos contaminantes interiores, como los COV (Compuestos Orgánicos Volátiles).

Sistema VMC de flujo simple

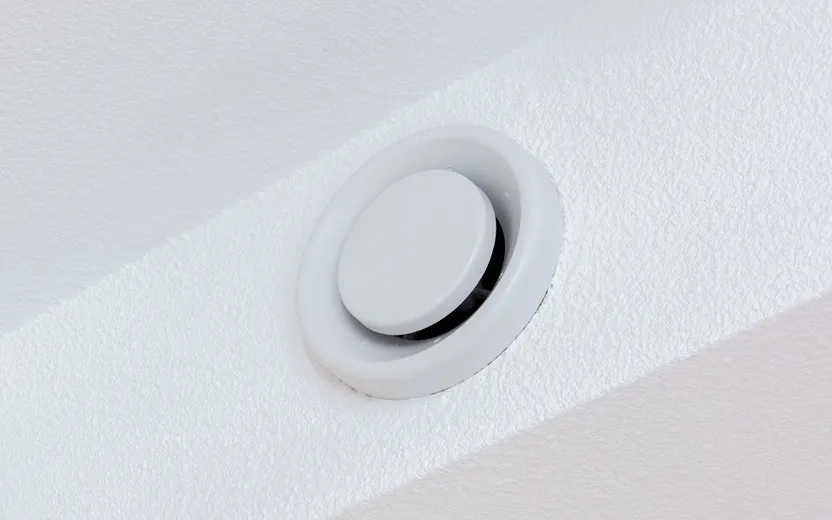

Un sistema VMC de flujo simple, autorregulable o higrorregulable, solo tiene una función de extracción: se instala una red de conductos en las habitaciones de servicio (como la cocina, el baño o los aseos), a través de la que se evacua el aire viciado por las bocas de extracción y se transporta al exterior. El aire limpio llega a la casa a través de unas pequeñas rejillas de ventilación ubicadas en la sala de estar.

Sistema VMC de doble flujo

La innovación aportada por la aparición de los sistemas VMC de doble flujo proviene del hecho de que se le añade un circuito de inyección: el aire llega a través de unos nuevos conductos que desembocan en la sala de estar, por lo tanto, se controla el aporte de aire fresco. Y la guinda del pastel: los dos circuitos de aire, procedentes del interior y del exterior, se cruzan. El aire caliente de la casa transfiere sus calorías al aire que entra en el intercambiador del sistema VMC, por lo que se garantiza un gran confort en la casa y un buen ahorro al gastar menos en calefacción.

Controlar el aire que entra en la vivienda

De esta manera, la lógica del funcionamiento de un sistema VMC de doble flujo, permite controlar el aire entrante y si quieres ahorrar de verdad, tendrás que eliminar todas las entradas de aire que no se utilicen. Esto no tiene ninguna complicación en obras nuevas, particularmente en viviendas pasivas de gran eficiencia energética, pero sí puede presentar alguna dificultad en reformas o rehabilitaciones. Por eso, nuestra recomendación es que te informes sobre los procedimientos de aislamiento, ya que pueden llegar a ser costosos.

Los sistemas VMC de doble flujo se distinguen por su rendimiento, su caudal de aire, su motorización y la calidad de los conductos.

El rendimiento va de la mano del ahorro en calefacción

El dato más importante de un VMC es su eficiencia, que representa la cantidad de calor recuperada en el intercambiador y por tanto, el suministro de calor con el que podrás caldear la casa por menos dinero. Los sistemas VMC de doble flujo más avanzados alcanzan rendimientos de más del 92 % y los sistemas VMC de doble flujo de nivel básico, ofrecen rendimientos de alrededor del 65 %, pero se trata de datos de fabricantes, no hace falta hacer un croquis. Si puedes, elige un sistema VMC que tenga un rendimiento del 85 %.

Presupuesto: sistemas VMC para todos los bolsillos

Aunque un sistema VMC requiere una inversión inicial importante, a largo plazo, resulta una opción económica y sobre todo, tus pulmones te lo agradecerán. Los sistemas VMC de gama baja ofrecen un buen equilibrio. Sin embargo, intenta evitar los que tienen precios más bajos, ya que estos modelos suelen ser ruidosos y no ofrecer un buen rendimiento. Piensa en el precio de los filtros, que tendrás que cambiar tú mismo cada seis meses. Los sistemas VMC de doble flujo termodinámicos tienen un coste elevado, que va de los 5000 a los 7500 euros, más la instalación.

Caudal de aire: en función del volumen de la vivienda

El caudal de aire se expresa en m3/hora, que es el volumen de aire, expresado en metros cúbicos, que puede inyectar un sistema VMC en una hora. Estos valores van desde alrededor de 100 m3/h y llegan a más de 400 m3/h. Para calcular qué caudal necesitas, suma el volumen en m3de las habitaciones de tu casa y divide el resultado por 24, así obtendrás una estimación del caudal mínimo. Ten cuidado, ya que el caudal máximo que se indica en la documentación de los productos suele referirse al caudal máximo del ventilador, es decir, a un caudal puntual.

Motorización y decibelios

La motorización es un criterio importante por varias razones. Los sistemas VMC de doble flujo suelen ser ruidosos, especialmente en el modo ventilador. Si lo instalas en una buhardilla o un desván que esté justo encima de tu habitación, puede ser muy molesto. Para prevenir, será mejor que mires el número de decibelios (dB). Por otro lado, el motor no debería consumir mucha energía, ya que no tiene sentido que te gastes en electricidad lo que te estás ahorrando en calefacción. En el mercado han aparecido muchos modelos de bajo consumo, así que el precio está disminuyendo. Ante modelos con mismas características, elige un sistema VMC de menor potencia (expresado en vatios).

Conducto para sistemas VMC: la calidad es primordial

No hay que pasar por alto la calidad de los conductos de ninguno de los dos circuitos. El aire caliente insuflado circulará por los conductos, por eso hay que asegurarse de que tienen un aislamiento térmico eficaz. También se recomienda que tenga un aislamiento acústico adecuado para reducir la contaminación acústica.

Certificaciones y normas

Los sistemas VMC deben adecuarse al Documento Básico HS3 del Código Técnico de la Edificación (CTE) donde se indica que las viviendas que se construyan tengan la suficiente estanqueidad y garanticen una circulación del aire suficiente.

El Código Técnico de la Edificación (CTE) recoge las exigencias tanto de calidad del aire interior, que afecta a los sistemas de ventilación de los edificios, como de ahorro energético de los edificios.

Interfaz programable y control remoto

La interfaz programable se encuentra en la parte superior del dispositivo (pantalla digital). Los sistemas VMC de gama alta vienen con un mando a distancia para poder manejarlos sin moverte del sofá. Con el mando a distancia podrás elegir la velocidad de ventilación, indicar si te vas a ausentar mucho tiempo, aumentar el flujo en la cocina, etc. Ten en cuenta que cada vez hay más sistemas VMC que se pueden integrar en las salas de estar y son muy discretos, ya que llevan un frontal más moderno, de tipo electrodoméstico.

Sistema By-pass

El sistema Bypass ofrece grandes ventajas, ya que permite dejar que el aire fresco entre por la noche, y se apague durante el día. Es muy práctico o, incluso indispensable, para evitar insuflar aire caliente en la vivienda en verano.

Autorregulable o higrorregulable

Autorregulable: el flujo de aire es constante y funciona de forma permanente. Los sistemas VMC consumen más energía, pero su compra es más barata.

Higrorregulable: el caudal se regula en función del índice de higrometría, es decir, según la actividad de la habitación en la que se encuentran las salidas de ventilación, como la cocina o el baño. De lo contrario, siempre puedes cambiarlo si es necesario. Los sistemas VMC higrorregulables son más económicos porque su funcionamiento es intermitente.

Recordemos que un VMC de doble flujo clásico funciona gracias a un intercambio de calor entre el aire extraído y el aire soplado. De este modo, las pérdidas se reducen y se pueden optimizar. Un sistema VMC termodinámico aumenta el potencial de calentamiento del aire que entra del exterior. De esta forma, en casa podrás tener fácilmente un aire por encima de los 30 ºC (una bomba de calor integra la caja principal de un sistema VMC, lo cual permite reciclar el calor). La ventilación mecánica controlada (VMC) termodinámica de doble flujo es una solución de alto rendimiento y económica adoptada desde hace tiempo en muchas viviendas del norte de Europa. Sin embargo, su instalación es costosa y la vivienda tiene que estar muy bien aislada (vivienda pasiva) y respetar las normativas más actuales: la RITE 2007 y Real Decreto 56/2016. Los sistemas VMC de doble flujo termodinámicos suelen ser reversibles, así que permiten climatizar la vivienda en verano.

En estos momentos en los que ahorrar energía se está convirtiendo en todo un desafío y la factura de la luz no deja de subir, equiparse con un sistema VMC de doble flujo puede ser muy buena idea. No olvides que casi el 20 % de las pérdidas de energía de una vivienda se producen a través de la renovación del aire. La eficacia de un sistema VMC de doble flujo depende de sus propiedades intrínsecas y de que se instale correctamente. Con un poco de paciencia y la información adecuada, será coser y cantar.

Instalación de los conductos

La longitud de cada conducto tiene que distribuirse de forma equitativa y uniformemente. Además, es recomendable elegir conductos rígidos o semirrígidos, ya que ofrecen mejores rendimientos. Evita los ángulos y codos en los conductos, ya que facilitan la presencia de condensación, lo cual sería un auténtico foco de bacterias.

Impermeabilización de la vivienda

La estanqueidad del aire de la vivienda es fundamental para poner un sistema VMC de doble flujo, de lo contrario no tiene sentido hacer la inversión. Saca los rollos de cinta impermeabilizante si se trata de una obra de nueva construcción. En reformas, estudia bien el sistema, con cuidado, ya que es más complicado.

Filtro y mantenimiento

Los filtros se utilizan para purificar el aire y se tienen que cambiar, aproximadamente, cada seis meses. Piensa en su coste al comprar tu sistema VMC y asegúrate de cambiarlos con la frecuencia indicada por el fabricante, para garantizar la calidad del aire que respiras.

Evacuación de condensados

Los sistemas VMC tienen que poder eliminar los condensados (residuos de condensación) a través de una salida prevista en el intercambiador, así que tendrás que pensar antes por dónde se van a evacuar las condensaciones residuales.
