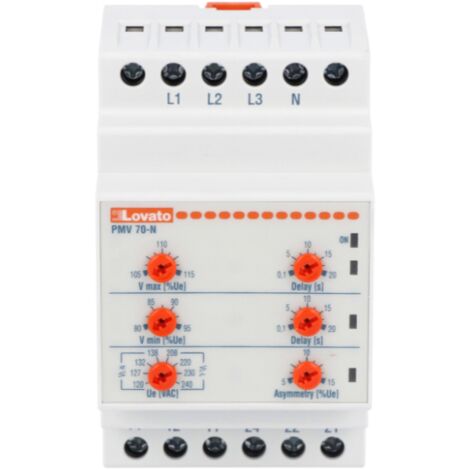

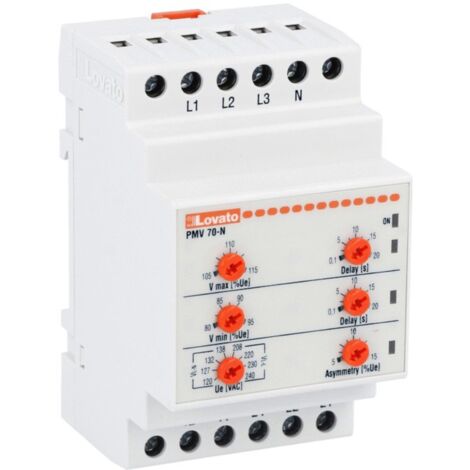

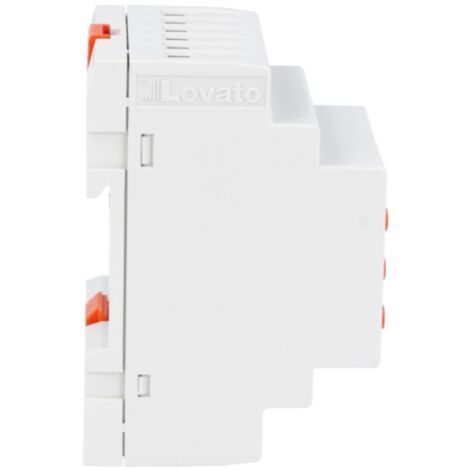

Relés voltimétricos Lovato trifásicos o sin neutro 380/440V PMV70NA440

Relés de control de tensión Lovato para sistemas trifásicos con o sin neutro, con las siguientes características:

• Tensión de alimentación auxiliar Us: Autoalimentada
• Tensión nominal a controlar (Ue): mín. VAC 380 - máx. VAC 440
• Tensión nominal de aislamiento Ui: 600V
• Tensión nominal soportada por impulso Uimp: KV 6
• Tensión soportada a la frecuencia de funcionamiento: KV 4
• 2 relés
• 2 módulos

Características:

• Serie Lovato
• Rango de tensión de funcionamiento: 0,7...1,2 Ue
• Frecuencia nominal: Hz 50/60 ±5%.
• Consumo máximo de energía VA: 27
• Potencia máxima disipada: 1,9W
• Consigna de tensión (%Ue): mín. 80...95% - máx. 105...115%.
• Consigna de asimetría (%Ue): 5...15%
• Tiempo de retardo de disparo S: 0,1...20
• Tiempo de reposición S: 0,5
• Restablecimiento de la histéresis: 3%.
• Disparo instantáneo para Ue: Tensión <70% Ue
• Tipo de reinicio: Automático
• Precisión de repetición: <±0,1%.
• Tiempo de disparo por pérdida de fase: SM 60
• Estado del relé: Normalmente excitado Desactivado en caso de disparo
• Disposición de los contactos: 2 SPDT de conmutación
• Tensión nominal de funcionamiento AC: (IEC) VAC 250
• Tensión máxima de conmutación: VAC 400
• IEC Corriente térmica de aire libre convencional Ith: UN 8
• Designación UL/CSA e IEC/EN: 60947-5-1: B300
• Vida eléctrica (con carga nominal): 100000 ciclos
• Ciclos de vida mecánica: 30000000
• Indicación: 1 LED verde de encendido/apagado y 3 LED rojos de disparo
• Par de apriete para los terminales: máx. Nm 0,8 - máx. Ibin 7
• Tipo de terminal: terminales de tornillo
• Material: poliamida autoextinguible

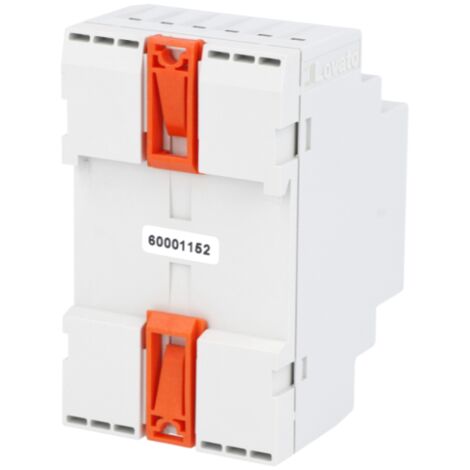

• Montaje: carril DIN de 35 mm (IEC/EN 60715)
• Grado de protección IEC IP40 frontal; IP20 en los terminales
• Dimensiones (ancho x alto x fondo) mm: 35,8 x 104,7 x 64,9
• Peso: 200 gramos

• Tipo de : Detectores de voltaje
• Voltaje : 440V
• Grado de protección : IP40
